创力辊筒(滚筒)是引进吸收国外先进技术,精心研究开发的系列化产品,具有结构合理,精度高、噪音低、转动灵活、承载范围大、外形美观等显著特点,是物料搬晕系统中不可缺少的关键零部件。我们已为客户提供了超过几百种形式的辊筒(滚筒),不论在什么场合,不论货物的形式,轻重,大小,我们都能够最大程度地满足您的输送需求。
1、选型步骤
2、辊筒(滚筒)规格的选择
·重量不同应选择直径、长度的辊筒(滚筒)、辊筒(滚筒)长度可按用户要求生产,一般情况下是货物宽度+50mm。(图一)本公司有各种辊筒(滚筒)可适用于重量,长度和不同要求的物料的输送。
·不动的使用环境应选择合适种类的辊筒(滚筒),比如潮湿的环境应选择不锈钢或塑钢类型的辊筒(滚筒)。
·在有转弯辊道时应考虑转弯的半径,以保证物料的顺利输送。(图二)
·为确保货物的平衡输送,必须任何时候都有三支辊筒(滚筒)和输送物保持接触,对软袋包装物必要时应加托盘输送。(图三)
3、辊筒(滚筒)的分类
根据有无动力:无动力辊筒(滚筒)和动力辊筒(滚筒)两大类,均含有直辊和锥辊类型。
根据驱动效果:动力辊筒(滚筒)可分为确动式和积放式两种。
根据驱动效果:动力辊筒(滚筒)可分为圆带驱动(带槽)平带驱动(摩擦带)和链条驱动(带链论)三类
根据轴承品种:专用精密轴承和专用冲压轴承,轴承座号包含钢质座和工程塑料座。
根据筒体材质:采用多种材料,实现多种表面处理,从而满足各种不同使用环境下物料输送的需要
根据安装方式:轴心弹簧装入式和固定装入式。
无动力辊筒(滚筒)>>ARC轻、中负荷型 |
![]() |
![]() |
结构:采用特制尼龙轴承座、非标精密轴承
特点:经久耐用、转动灵活、价格低廉
用途:适合各种轻型、中型辊道输送机 使用场所:适合工厂、仓库、物流中心的室内。

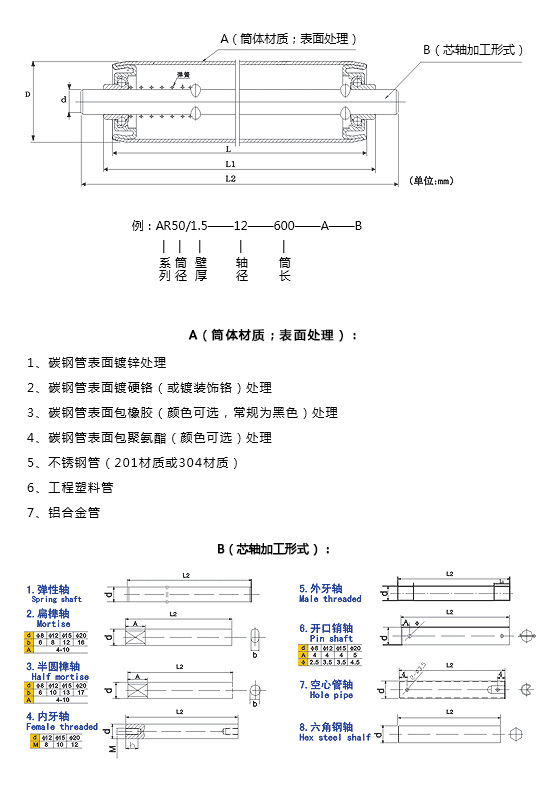

辊筒直径D | 轴径d | 壁厚t | 长度L | 长度L1 | 筒体材料 | 表面处理 |
ф25 | ф8 | 1.0 | 50-800 | L+10 |
碳钢 不锈钢 铝合金 塑钢 |
镀锌 镀铬 铸胶 包塑 |
ф31.8 | ф8 | 1.5 | 50-1000 | L+10 | ||
ф38 | ф12 | 1.5 | 50-1200 | L+10 | ||
ф50 | ф12 | 1.5 | 50-1500 | L+10 | ||
ф60 | ф12 | 1.5/2.0 | 50-1500 | L+10 |
无动力辊筒(滚筒)>>ARP中负荷、高速型 |
![]() |
![]() |
结构:采用特制尼龙轴承座、非标精密轴承
特点:超静音、经久耐用、高速运转
用途:适合轻、中型辊筒输送机,动态储存系统及高速运转机械
使用场所:适合工厂、仓库、物流中心的室内。
辊筒(滚筒)直径D | 轴径d | 壁厚t | 长度L | 长度L1 | 筒体材料 | 表面处理 |
ф25 | ф8 | 1.0 | 50-800 | L+8 |
碳钢 不锈钢 铝合金 工程塑料 |
镀锌 镀铬 铸胶 包塑 |
ф38 | ф12 | 1.5 | 50-1200 | L+8 |
无动力辊筒(滚筒)>>ARP中负荷、用途广泛型 |
![]() |
![]() |
结构:采用特制尼龙轴承座、国标精密轴承
特点:噪音低、经久耐用、转动灵活
用途:适合轻、中型辊筒输送机,动态储存系统
使用场所:适合工厂、仓库、物流中心的室内。
辊筒(滚筒)直径D | 轴径d | 壁厚t | 长度L | 长度L1 | 筒体材料 | 表面处理 |
ф38 | ф12 | 1.5 | 50-1200 | L+10 |
碳钢 不锈钢 铝合金 塑钢 |
镀锌 镀铬 铸胶 包塑 |
ф50 | ф12 | 1.5 | 50-1500 | L+11 | ||
ф60 | ф12 | 2.0 | 50-1500 | L+10 | ||
无动力辊筒(滚筒)(A系列)>>ARS中、重负荷 |
![]() |
![]() |
结构:采用特制钢质轴承座、精密轴承 特点:负荷大、噪音低,经久耐用,转动灵活
用途:适合重力式辊筒输送机,动态储存系统。 使用场所:适合工厂、仓库、物流中心的室内。
辊筒直径D | 轴径d | 壁厚t | 长度L | 长度L1 | 长度L2 | 筒体材料 | 表面处理 |
ф38 | ф12 | 1.5 | 50-1500 | L+8 | L+30 |
碳钢 不锈钢 铝合金 塑钢 |
镀锌 镀铬 铸胶 包塑 |
ф42 | ф12 | 1.5 | 50-1500 | L+8 | L+30 | ||
ф50 | ф12 | 1.5/2.0 | 50-1500 | L+8 | L+30 | ||
ф57 | ф12 | 1.5 | 50-1500 | L+8 | L+30 | ||
ф60 | ф12 | 1.5/2.0 | 50-1500 | L+8 | L+30 | ||
ф60 | ф15 | 2.0/3.0 | 50-1500 | L+8 | L+30 | ||
ф76 | ф20 | 3.0/4.0 | 50-2000 | L+8 | L+45 | ||
ф89 | ф20 | 3.0/4.0 | 50-2000 | L+8 | L+45 | ||
ф108 | ф20 | 4.0 | 50-2000 | L+8 | L+45 |

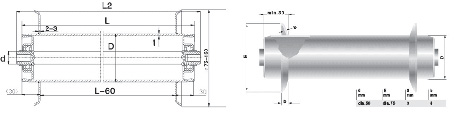

无动力辊筒(A系列)>>ARS/ARP中、重负荷(挡边形式) |
![]() |
![]() |
结构:采用特制钢质轴承座、精密轴承 特点:负荷大、噪音低、经久耐用,转动灵活。
用途:适合重力式辊筒(滚筒)输送机,动态储存系统。
使用场所:适合工厂、仓库、物流中心的室内。
辊筒直径D | 轴径d | 壁厚t | 长度L | 筒体材料 | 表面处理 |
ф50 | ф12 | 1.5/2.0 | 100-1200 |
碳钢 不锈钢 |
镀锌 铸胶 |
ф60 | ф12ф15 | 2.0/3.0 | 100-1500 | ||
ф76 | ф20 | 3.0/4.0 | 100-2000 | ||
ф89 | ф20 | 3.0/4.0 | 100-2000 |
无动力辊筒(A系列)>>ARZ轻负荷塑钢锥辊 |
![]() |
![]() |
结构:采用特制工程塑料锥套、精密轴承 特点:高耐磨、耐潮湿,经久耐用,转动灵活
用途:适合重力式辊筒输送机,动态储存系统。 使用场所:适合工厂、仓库、物流中心的室内。
锥辊小端直径 | 锥度 | 锥辊大端直径 | |||||
ф42 | 3.6° | L=200 | 300 | 400 | 500 | 600 | 700 |
ф50 | 50.6 | 56.9 | 63.2 | 69.5 | 75.8 | 82.1 | |
56 | 68.9 | 75.2 | 81.5 | 84.8 | 94.1 |
无动力辊筒(A系列)>>ARP中、重负荷钢制锥辊 |
![]() |
![]() |
结构:采用特制锥形筒体、精密轴承 特点:负荷大、噪音低、经久耐用,转动灵活。
用途:适合重力式辊筒输送机,动态储存系统。
使用场所:适合工厂、仓库、物流中心的室内。
锥辊小端直径 | 锥度 | 锥辊大端直径 | |||||
3.6° | L=200 | 300 | 400 | 500 | 600 | 700 | |
ф50 | 62.6 | 68.9 | 75.2 | 81.5 | 87.8 | 94.1 |
系列辊筒(滚筒) |
![]() |
![]() |
![]() |
![]() |
|||
包胶耐磨锥辊 | 包胶耐油耐腐蚀辊筒 | 耐高温辊筒 | 热缩橡胶辊筒 |
![]() |
![]() |
![]() |
![]() |
|||
防水型辊筒 | 六角轴辊筒(塑钢、钢制轴承座) | 硬质辊筒(厚臂管精加工) | 改向、张紧辊筒(皮带机型使用) |

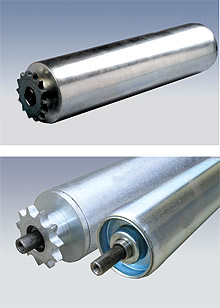

带链轮动力辊筒(L系列)>>LRDP、LRSP(中负荷确动式) |
![]() |
![]() |
结构:采用耐磨工程塑料链轮、精密轴承
特点:耐潮湿,噪音低,转动灵活
用途:适合链动传动辊筒输送机。
使用场所:适合工厂、仓库、物流中心的室内。
辊筒直径D | 轴径d | 壁厚t | 常规链轮 | 长度L1 | 筒体材料 | 表面处理 |
ф50 | ф12 | 1.5/2.0 | 08B11齿/14齿 | 100-1200 |
碳钢 不锈钢 铝合金 塑钢 |
镀锌 镀铬 铸胶 包塑 |
ф60 | ф12 | 2.0/3.0 | 08B11齿/14齿 | 100-1500 |

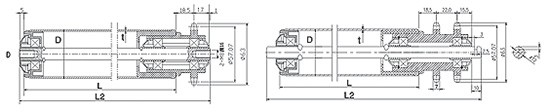

带链轮动力辊筒(L系列)>>LRD(中、重负荷确动式) |
![]() |
![]() |
结构:采用钢制链轮、精密轴承
特点:负荷大、噪音低、经久耐用,转动灵活。
用途:适合链传动辊筒输送机。
使用场所:适合工厂、仓库、物流中心的室内。
辊筒直径D | 轴径d | 壁厚t | 常规链轮 | 长度L1 | 筒体材料 | 表面处理 |
ф38 | ф12 | 1.5 | 06B11齿/13齿 | 100-1200 |
碳钢 不锈钢 铝合金 |
镀锌 镀铬 铸胶 包塑 |
ф42 | ф12 | 1.5 | 06B11齿/13齿 | 100-1200 | ||
ф50 | ф12 | 1.5/2.0 | 08B11齿/14齿 | 100-1500 | ||
ф57 | ф12 | 1.5/2.0 | 08B11齿/14齿 | 100-1500 | ||
ф60 | ф12/ф15 | 2.0/3.0 | 08B11齿/14齿 | 100-1500 | ||
ф76 | ф20 | 3.0/4.0 | 10A13齿 | 100-2000 | ||
ф89 | ф20 | 3.0/4.0 | 10A13齿 | 100-2000 | ||
ф108 | ф20 | 4.0 | 10A13齿 | 100-2000 |

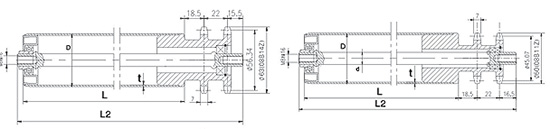

带链轮动力辊筒(滚筒)(L系列)>>LRS(中、重负荷确动式) |
![]() |
![]() |
结构:采用钢质链轮、精密轴承。
特点:负荷大、噪音低、经久耐用,转动灵活。
用途:适合链动传动辊筒输送机。
使用场所:适合工厂、仓库、物流中心的室内。
辊筒直径D | 轴径d | 壁厚t | 常规链轮 | 长度L1 | 筒体材料 | 表面处理 |
ф38 | ф12 | 1.5 | 06B11齿/13齿 | 100-1200 |
碳钢 不锈钢 铝合金 |
镀锌 镀铬 铸胶 包塑 |
ф42 | ф12 | 1.5 | 06B11齿/13齿 | 100-1200 | ||
ф50 | ф12 | 1.5/2.0 | 08B11齿/14齿 | 100-1500 | ||
ф57 | ф12 | 1.5/2.0 | 08B11齿/14齿 | 100-1500 | ||
ф60 | ф12/ф15 | 2.0/3.0 | 08B11齿/14齿 | 100-1500 | ||
ф76 | ф20 | 3.0/4.0 | 10A13齿 | 100-2000 | ||
ф89 | ф20 | 3.0/4.0 | 10A13齿 | 100-2000 | ||
ф108 | ф20 | 4.0 | 10A13齿 | 100-2000 |
带链轮动力辊筒(L系列)>>LRDP/LRSP(中负荷积放式) |
![]() |
![]() |
结构:采用高耐磨工程塑料链轮、精密轴承。
特点:耐潮湿,噪音低、转动灵活。
用途:合适链传动辊筒输送机,当物体需要在该输送线上操作时,不须关闭电机可通过阻挡装置使物体停止在鼓筒上(辊筒筒体与链轮之间产生了打滑的效果,就是说链轮继续被链条带着转,而筒体停止不转,它是通过链轮与耐磨尼龙积放套的间隙配合来实现的。)
使用场所:适合工厂、仓库、物流中心的室内。
辊筒直径D | 轴径d | 壁厚t | 常规链轮 | 长度L1 | 筒体材料 | 表面处理 |
ф50 | ф12 | 1.5/2.0 | 08B11齿/14齿 | 100-1500 |
碳钢 不锈钢 铝合金 工程塑钢 |
镀锌 镀铬 铸胶 包塑 |
ф60 | ф12 | 2.0/3.0 | 08B11齿/14齿 | 100-1500 |

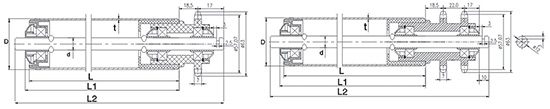

带链轮动力辊筒(L系列)>>LRDJ/LRSJ(中、重负荷积放式) |
![]() |
![]() |
结构:采用钢质链轮、精密轴承。
特点:负荷大、噪音低、经久耐用,转动灵活,摩擦力大小通过辊筒尾部的弹簧可调。
用途:适合链动传动辊筒输送机,当初体需要在该输送线上操作时,不须关闭电机可通过阻挡装置使物体停止在辊筒上(辊筒筒体与链轮之间产生了打滑的效果,就是说链论继续被链条带着转,而筒体停止不转,它是通过与钢制积放座的间隙配合并通过弹簧的松紧压力调节来实现的。)
使用场所:适合工厂、仓库、物流中心的室内。
辊筒直径D | 轴径d | 壁厚t | 常规链轮 | 长度L1 | 筒体材料 | 表面处理 |
ф50 | ф12 | 1.5/2.0 | 08B11齿/14齿 | 100-1500 |
碳钢 不锈钢 铝合金 |
镀锌 镀铬 铸胶 包塑 |
ф60 | ф12/ф15 | 2.0/3.0 | 08B11齿/14齿 | 100-1500 | ||
ф76 | ф20 | 3.0/4.0 | 10A14齿 | 100-2000 | ||
ф89 | ф20 | 3.0/4.0 | 10A14齿 | 100-2000 |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
带链轮动力辊筒(L系列)>>LRDPZ/LRSPZ(中负荷确动式/积放式锥辊) |
![]() |
![]() |
结构:采用钢质链轮、精密轴承。 特点:高耐磨,低噪音,进久耐用。
用途:适合缓冲输送线、转动输送机。使用场所:潮湿环境、工厂、仓库、物流中心的室内。
锥辊小端直径 | 锥度 | 链轮 | 轴径 | 锥辊大端直径 | |||||
ф50 | 3.6° | 08B14齿 | ф12 | L=300 | 300 | 400 | 500 | 600 | 700 |
62.6 | 68.9 | 75.2 | 81.5 | 87.5 | 94.1 |
带链轮动力辊筒(L系列)>>LRDZ/LRPZ(中、重负荷确动式积放式锥辊) |
![]() |
![]() |
结构:采用钢质链轮、精密轴承。 特点:大负荷,高耐磨,低噪音,经久耐用。
用途:使用于转弯输送机 使用场所:工厂、仓库、物流中心的室内。
锥辊小端直径 | 锥度 | 链轮 | 轴径 | 锥辊大端直径 | |||||
ф42 | 3.6° | 08B14齿 | ф12 | L=200 | 300 | 400 | 500 | 600 | 700 |
54.6 | 60.9 | 67.2 | 73.5 | 79.8 | 861 | ||||
ф50 | 10A13齿 | 62.6 | 68.9 | 75.2 | 81.5 | 87.5 | 94.1 |

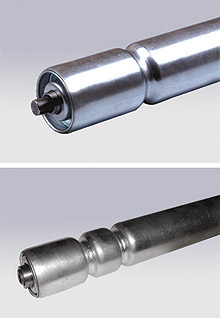

开槽动力辊筒(C系列)>>CRD/CRS(中负荷开单槽、双槽式) |
![]() |
![]() |
结构:采用特制钢制轴承座、精密轴承、筒体开R槽 特点:传动效率高、超静音,使用安全,防静电。 用途:适合圆带传动积放式辊筒输送机。 使用场所:适合工厂、仓库、物流中心的室内。 传动元件:直径5mm高耐磨特种圆带、塑钢带轮等。 |
辊筒直径D | 轴径d | 壁厚t | 长度L1 | 筒体材料 | 表面处理 |
ф38 | ф12 | 1.5 | 100-1200 |
碳钢 不锈钢 |
镀锌 铸胶 包塑 |
ф50 | ф12 | 1.5/2.0 | 100-1200 | ||
ф60 | ф12 | 2.0/3.0 | 100-1200 |
开槽动力辊筒(C系列)>>CRDP/CRSP(中负荷开单槽、双槽式) |
![]() |
![]() |
结构:采用特制钢制轴承座、精密轴承、筒体开R槽。
特点:传动效率高、超静音,使用安全,防静电。
用途:适合圆带传动积放式辊筒输送机。
使用场所:适合工厂、仓库、物流中心的室内。
传动元件:直径5mm高耐磨特种圆带。
辊筒直径D | 轴径d | 壁厚t | 长度L | 长度L1 | 筒体材料 | 表面处理 |
ф38 | ф12 | 1.5 | 100-1200 | L+10 |
碳钢 不锈钢 |
镀锌 铸胶 包塑 |
ф50 | ф12 | 1.5/2.0 | 100-1200 | L+11 | ||
ф60 | ф12 | 2.0/3.0 | 100-1200 | L+10 |
开槽动力辊筒(C系列)>>CRDZ/CRSZ(中、重负荷) |
![]() |
![]() |
结构:采用特制钢制轴承座、精密轴承、筒体开R槽
特点:传动效率高、超静音,使用安全,防静电。
用途:适合圆带传动积放式转弯辊筒输送机。
使用场所:适合工厂、仓库、物流中心的室内。
传动元件:直径5mm高耐磨特种圆带。
锥辊小端直径 | 锥度 | 锥辊大端直径 | |||||
ф50 | 3.6° | L=200 | 300 | 400 | 500 | 600 | 700 |
62.6 | 68.9 | 75.2 | 81.5 | 87.5 | 94.1 |
链轮参数表:
链轮型号 |
齿数 |
外径(mm) |
分度圆直径 (mm) |
材质可选 |
表面处理 |
|
08B |
11Z |
∅50 |
∅45.07 |
45#碳钢 |
304不锈钢 |
选用45#碳钢材质,表面淬火后镀锌或发黑 |
14Z |
∅62 |
∅57.07 |
45#碳钢 |
304不锈钢 |
选用45#碳钢材质,表面淬火后镀锌或发黑 |
|
10A |
11Z |
∅62 |
∅56.34 |
45#碳钢 |
304不锈钢 |
选用45#碳钢材质,表面淬火后镀锌或发黑 |
13Z |
∅73 |
∅66.33 |
45#碳钢 |
304不锈钢 |
选用45#碳钢材质,表面淬火后镀锌或发黑 |
|
14Z |
∅78 |
∅71.34 |
45#碳钢 |
304不锈钢 |
选用45#碳钢材质,表面淬火后镀锌或发黑 |
|
15Z |
∅80 |
∅76.35 |
45#碳钢 |
304不锈钢 |
选用45#碳钢材质,表面淬火后镀锌或发黑 |
|
12A |
9Z |
∅60 |
∅55.69 |
45#碳钢 |
304不锈钢 |
选用45#碳钢材质,表面淬火后镀锌或发黑 |
11Z |
∅74 |
∅67.62 |
45#碳钢 |
304不锈钢 |
选用45#碳钢材质,表面淬火后镀锌或发黑 |

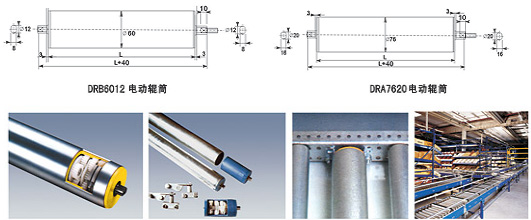

电动辊筒(D系列) |
电动型棍子是我本公司生产的小直径辊道辊子是工业自动流水线及小型输送设备作为驱动的理想元件。本公司采用三相外转子异步电动机作动力,三级行星齿轮减速机构作传动,具有结构紧凑、转动平衡、噪音小、温升低等特点,辊子中的热保护器使辊子堵转时电机不易烧毁,安全可靠,使用方便。有扭矩保护装置,使用安全。可加变频调速装置,达到单台或多台无级调速,自动运转。选用产品请按“系列形式表示”方法注明产品规格。设计输送机时请按标准确定机架尺寸选定辊子规格。
型号 | 额定电流 | 起动电流 | 线速度 | 输入电源 | 输出功率 |
DRB6012 | 0.12A | 0.66A | 3-21M/min | 三相220V/380V | 30W 50HZ |
DRA7620 | 0.35A | 1.25A | 5-30M/min | 三相220V/380V | 60W 50HZ |
长度:300、400、500、600、700、800 | |||||
DRZ型锥形电动辊子按以上标准制造 | |||||
注:1、电动辊子输送物料的能力与辊子表面切向推力、物料底面的大小、材质及平滑程度有关,物料底面应尽量平整,如物料为散料或软揉包装,应加货箱或托板。 2、当电动辊子与物料底面的滚动摩擦系数过小时,可在辊子表面包铸塑料、橡胶等,初步确定所需电动辊子数置后,应校核电动辊子的承载能力,如果辊子的承载能力不够时,应缩小间距,增加辊子的数量。 |
